Кабель ПвБШв

ПвБШв

от 37.95 руб/метр

в наличии *

гарантия качества* поставим дешевле конкурентов*

пришлите заявку: zakaz@promcable.com

Наименование	Наличие	Цена
ПвБШв 5х70 - 1кВ	777 м.	3 156.75 руб.	Купить в 1 клик
ПвБШв 4х70 - 1кВ	1183 м.	2 523.10 руб.	Купить в 1 клик
ПвБШв 5х50 - 1кВ	1158 м.	2 336.80 руб.	Купить в 1 клик
ПвБШв 4х50 - 1кВ	1103 м.	1 867.60 руб.	Купить в 1 клик
ПвБШв 5х35 - 1кВ	808 м.	1 680.15 руб.	Купить в 1 клик
ПвБШв 4х35 - 1кВ	1307 м.	1 367.35 руб.	Купить в 1 клик
ПвБШв 5х25 - 1кВ	697 м.	1 191.40 руб.	Купить в 1 клик
ПвБШв 4х25 - 1кВ	966 м.	1 007.40 руб.	Купить в 1 клик
ПвБШв 4х16 - 1кВ	1294 м.	92.00 руб.	Купить в 1 клик
ПвБШв 1х50 - 1кВ	541 м.	89.70 руб.	Купить в 1 клик

Расшифровка марки кабеля ПвБШв

Пв – изоляция из сшитого полиэтилена

Б – бронированный

Шв – оболочка в форме шланга из ПВХ

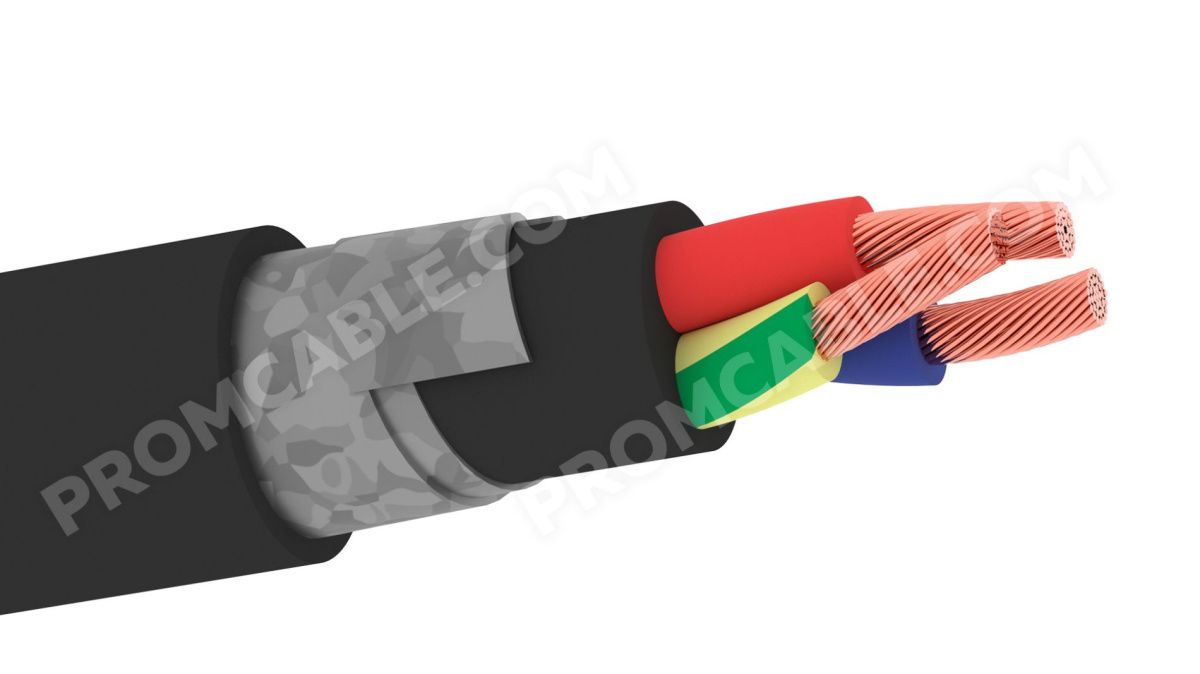

Элементы конструкции:

Кабель ПвБШв – это силовой кабель на напряжение до 1000 Вольт. Кабель ПвБШв имеет большое количество модификаций. Их отличия заключаются в токопроводящей жиле. Она может быть однопроволочной и многопроволочной, округлой и секторной, так же доступны модификации с уплотненной токопроводящей жилой. В качестве материала проводника используется медь. Каждая жила изолирована сшитым полиэтиленом. Толщина изоляции составляет 0,7 – 2,4 мм.

Кроме индивидуальной изоляции имеется и поясная. Она также изготовлена из сшитого полиэтилена. Свободное пространство в конструкции кабеля заполнено специальным наполнителем. Кабель ПвБШв имеет надежную защиту от механических воздействий. Это бронеслой в виде двух стальных лент. Они наложены продольно оси, в перехлест. Вся конструкция кабеля ПвБШв помещена в шланг из ПВХ состава. Он играет роль внешней оболочки и защищает кабель от наружных воздействий на конструкцию. Толщина данной оболочки составляет 1,8 – 3,1 мм. ПВХ – это весьма прочный и надежный материал, успешно зарекомендовавший себя в кабельной продукции.

Технические характеристики марки:

Материал проводника: алюминий.
Температурный диапазон: от – 50 град. до + 50 град. по шкале Цельсия.
Минимальная температура монтажа: -15 градусов по шкале Цельсия.
Максимальная температура нагрева жилы: +90 градусов по шкале Цельсия.
Номинальное напряжение при эксплуатации: до 1000 Вольт.
Испытательное напряжение: 3500 Вольт.
Сопротивление изоляции: 150 Мом на 1 км.
Степень гибкости: 7,5 - 10 диаметров.
Срок эксплуатации составляет: 30 лет.

Диаметр и вес по маркоразмерам кабеля ПвБШв

Количество и сечение жил, шт. х кв. мм	Расчетная масса кабеля, кг/км	Расчетный наружный диаметр, мм
3x16+1x10 ож	981	21,7
3x25+1x16 ож	1370	26,7
3x35+1x16 ож	1715	30,3
3x50+1x25 ож	2233	30,3
3x50+1x25 ож	2125	28,2
3x50+1x25	2202	29,4
3x70+1x35	2346	33,2
3x95+1x50	2698	37,2
3x120+1x70	4167	41,3
3x150+1x70	4744	44,8
3x185+1x95	5542	50,0
3x240+1x120	6983	55,5
4x10 ож	765	19,5
4x16 ож	1034	21,7
4x25 ож	1475	25,4
4x35 ож	1928	28,2
4x50 ож	2458	31,3
4x50 ож	2378	29,4
4x50	2413	29,2
4x70	2862	33,7
4x95	3275	37,8
4x120	5146	40,7
4x150	5877	44,3
4x185	6849	48,7
4x240	8692	54,2

Применение марки

Кабель ПвБШв используется в стационарных установках в качестве силового. Доступна только одиночная прокладка. Возможно прокладка в местах с механическими воздействиями и нагрузкой, в том числе в грунту и по грунту.
