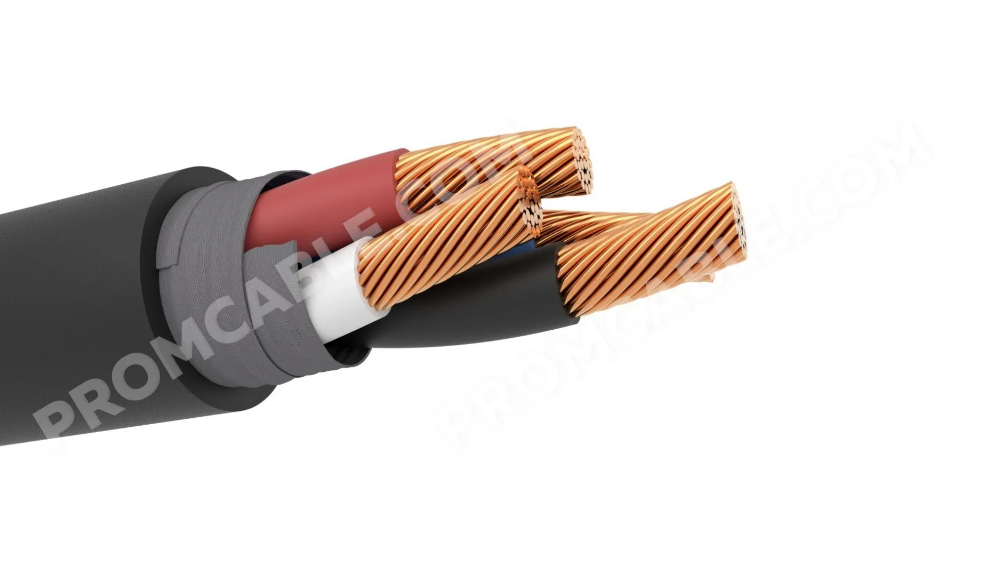

Силовые кабели: основные виды и маркировки

Силовые кабели используются для передачи электроэнергии токами промышленных частот. Они имеют определенные размеры и сделаны из разных материалов для изоляции, таких как бумага, стекло или пластик.

Силовой кабель с бумажной изоляцией – это кабель, изоляция которого выполнена из бумажных лент, пропитанных специальными составами с высокой вязкостью на основе маслоканифольных или синтетических смесей. Они могут быть одно-, трех- и четырехжильными. Одно- и четырехжильные кабели предназначены лишь для работы на напряжении 1 киловольта, а трехжильные могут использоваться на напряжениях 1, 3, 6 и 10 кВ.

Кабель силовой с резиновой изоляцией используются для снабжения стационарных установок на номинальное переменное напряжение 0,66 кВ переменного тока частоты 50 Гц или 1,0 кВ постоянного тока. Резиновую изоляцию выполняют из сплошного слоя резины или из резиновых лент с последующей вулканизацией.

Кабель силовой с ПВХ изоляцией – кабель, изоляция которого выполнена из пластичного вещества, устойчивого к химически агрессивным реагентам. Используется он в сетях с постоянным напряжением. Высота напряжения данного кабеля составляет 0,66 кВ до 6 кВ. Изоляция кабелей из пластиката (ПВХ) имеет намного больше преимуществ по сравнению с изоляцией из бумаги или резины. Данная изоляция может защищать кабель от потерь и предотвращать горение.

Очень важно обращать внимание на максимальную температуру – это то, насколько горячим может стать материал, пока он не потерял свои свойства. Это очень важно, потому что если он становится слишком горячим, значит пропускается больше тока, чем должно быть. XLPE-изоляция – это лучший материал, так он термоактивный.

Маркировка силовых кабелей

В промышленных и коммерческих условиях маркировка силовых кабелей является неотъемлемой частью любой работы. Это не только помогает указать, какие кабели подключены к каким источникам питания, но также служит мерой безопасности – в случае чрезвычайной ситуации правильно промаркированные кабели могут помочь предотвратить возможные несчастные случаи. По этим причинам важно понимать основы маркировки силовых кабелей и принципы ее работы.

Как правило, маркировка, используемая для идентификации силовых кабелей, включает тип кабеля, его длину, номинальный ток или напряжение, название производителя, тип изоляции и цветовой код кабеля.

Кабель, применяемый для передачи электрической энергии, маркируется специфическим алфавитно-цифровым кодом:

1-ая (буква) - материал жил

2-ая (буква) - материал изоляции

3-я (буква) - вид защитной оболочки (при наличии)

4-ая (буква) - тип брони (при наличии)

5-ая (буква) - характеристики наружного покрова

6-ая (цифра) - количество токопроводящих жил

7-ая (цифра) - сечение жил

8-ая (буква) - климатические условия для эксплуатации

9-ая (буквенно-цифровое) - указание ГОСТа или ТУ

Пример расшифровки силового кабеля с ПВХ изоляцией (ВВГ, ВВГнг(А)-LS, ВВГнг(А)-FRLSLTx, АВВГ, АВВГнг и пр.)

А – если это первая буква, то жила алюминиевая. При отсутствии этой буквы – жила медная.

В – поливинилхлоридная (ПВХ) изоляция / ПВХ оболочка

LS – пониженное газо- дымовыделение

нг – негорючий вид кабеля

ХЛ (ВВГ-ХЛ, ВВГнг-ХЛ, ВВГЭнг-ХЛ) – способность выдерживать температуру окружающей среды до -60 градусов.

FR (ВВГнг-FRLS, ВВГЭнг-FRLS) - огнестойкие разновидности кабеля

LTx — низкая токсичность продуктов горения

Пример расшифровки силового кабеля с бумажной изоляцией (АСБл, АСБ, АСБ2л и пр.)

А – жила алюминиевая

С — оболочка свинцовая

Б — бронированная оплетка из стальных лент

л — ленточная слой из битума, полимера, лавсана под броней

2л — двойная ленточная броня

Г — без защитного покрова («голый»)
